تفاوت کانکتور MC4 ولتاژ ۱۰۰۰ ولت و ۱۵۰۰ ولت؛ کدام‌یک برای نیروگاه شما مناسب است؟

کانکتورهای MC4 به عنوان استاندارد جهانی اتصالات در سیستم‌های فتوولتائیک (خورشیدی) شناخته می‌شوند. وظیفه اصلی این کانکتورها، برقراری اتصال الکتریکی امن، مقاوم در برابر شرایط جوی و با حداقل افت ولتاژ بین پنل‌ها، استرینگ‌ها و اینورتر است.

با پیشرفت فناوری و گرایش به سمت نیروگاه‌های خورشیدی در مقیاس بزرگ (Utility-Scale) و تجاری، ولتاژ کاری سیستم‌ها از ۱۰۰۰ ولت مستقیم (1000V DC) به ۱۵۰۰ ولت مستقیم (1500V DC) ارتقا پیدا کرده است. اما این تغییر چه تاثیری بر ساختار، عملکرد و انتخاب کانکتورهای MC4 می‌گذارد؟ در این مقاله به بررسی دقیق تفاوت‌های فنی، اقتصادی و ایمنی کانکتورهای ۱۰۰۰V و ۱۵۰۰V می‌پردازیم.

۱. چرا صنعت خورشیدی به سمت سیستم‌های ۱۵۰۰ ولت حرکت کرد؟

برای درک تفاوت کانکتورها، ابتدا باید دلیل پیدایش سیستم‌های ۱۵۰۰ ولت را بررسی کنیم:

• کاهش جریان و تلفات حرارتی (I2RI2R): با افزایش ولتاژ نامی، می‌توان با همان میزان توان الکتریکی، جریان (آمپراژ) کمتری را عبور داد. جریان کمتر یعنی تلفات حرارتی کمتر در مسیر کابل‌کشی.
• استرینگ‌های طولانی‌تر: در ولتاژ ۱۵۰۰ ولت می‌توان تعداد پنل‌های بیشتری را در یک رشته (String) سری کرد (معمولاً تا ۵۰٪ پنل بیشتر نسبت به استرینگ ۱۰۰۰ ولتی).
• کاهش هزینه‌های تعادل سیستم (BOS): افزایش طول استرینگ‌ها یعنی نیاز به جعبه‌های تجمیع (Combiner Box) کمتر، تعداد کابل‌های موازی کمتر، ترنچینگ کمتر و اینورترهای مرکزی با راندمان اقتصادی بالاتر

• ۲. تفاوت‌های فنی کانکتور MC4 مدل ۱۰۰۰V با ۱۵۰۰V

  اگرچه هر دو مدل از نظر ظاهری بسیار شبیه به هم هستند، اما تفاوت‌های مهندسی کلیدی زیر پوسته آن‌ها نهفته است:

  الف) فاصله خزش و ترخیص (Creepage & Clearance Distance)

  ولتاژ بالاتر پتانسیل شکست دی‌الکتریک هوا و ایجاد قوس الکتریکی (آرک) را بالا می‌برد. کانکتورهای ۱۵۰۰ ولت دارای فاصله خزشی و هوایی طولانی‌تری درون محفظه عایقی هستند تا در ولتاژهای بالا، خطر جرقه و اتصال کوتاه به صفر برسد.

  ب) جنس و کیفیت پلیمر عایق

  بدنه کانکتورهای ۱۵۰۰ ولت از مواد پلیمری پیشرفته‌تر (پلی‌آمید تقویت‌شده یا PPO ویژه) ساخته می‌شود که مقاومت بالاتری در برابر:

• ولتاژ شکست عایقی (Dielectric Breakdown)
• تخلیه جزئی (Partial Discharge)
• حرارت بالا ناشی از جریان‌های مداوم
• فرسودگی ناشی از اشعه ماوراءبنفش (UV) و اوزون دارد.

• ج) پین‌های داخلی و مکانیزم تماس (Contact Mechanism)

  پین‌های نری و مادگی در هر دو استاندارد معمولاً از مس با روکش نقره یا قلع ساخته می‌شوند، اما پین‌های تاییدشده برای سیستم‌های ۱۵۰۰ ولتی باید مقاومت تماسی (Contact Resistance) بسیار پایینی (معمولاً کمتر از ۰.۲۵ میلی‌اهم) داشته باشند تا داغ نکنند و خطر جوش خوردن کانکتور یا حریق کاهش یابد.

  د) درجه حفاظت و کلاس ایزولاسیون (IP Rating & Safety Class)

  اکثر کانکتورهای ۱۵۰۰ ولت استاندارد، دارای استاندارد حفاظتی IP68 (مقاومت کامل در برابر نفوذ گردوغبار و غوطه‌وری در آب) هستند و الزامات استانداردهای بین‌المللی سخت‌گیرانه‌تری مانند IEC 62852 و UL 6703 را برآورده می‌کنند.

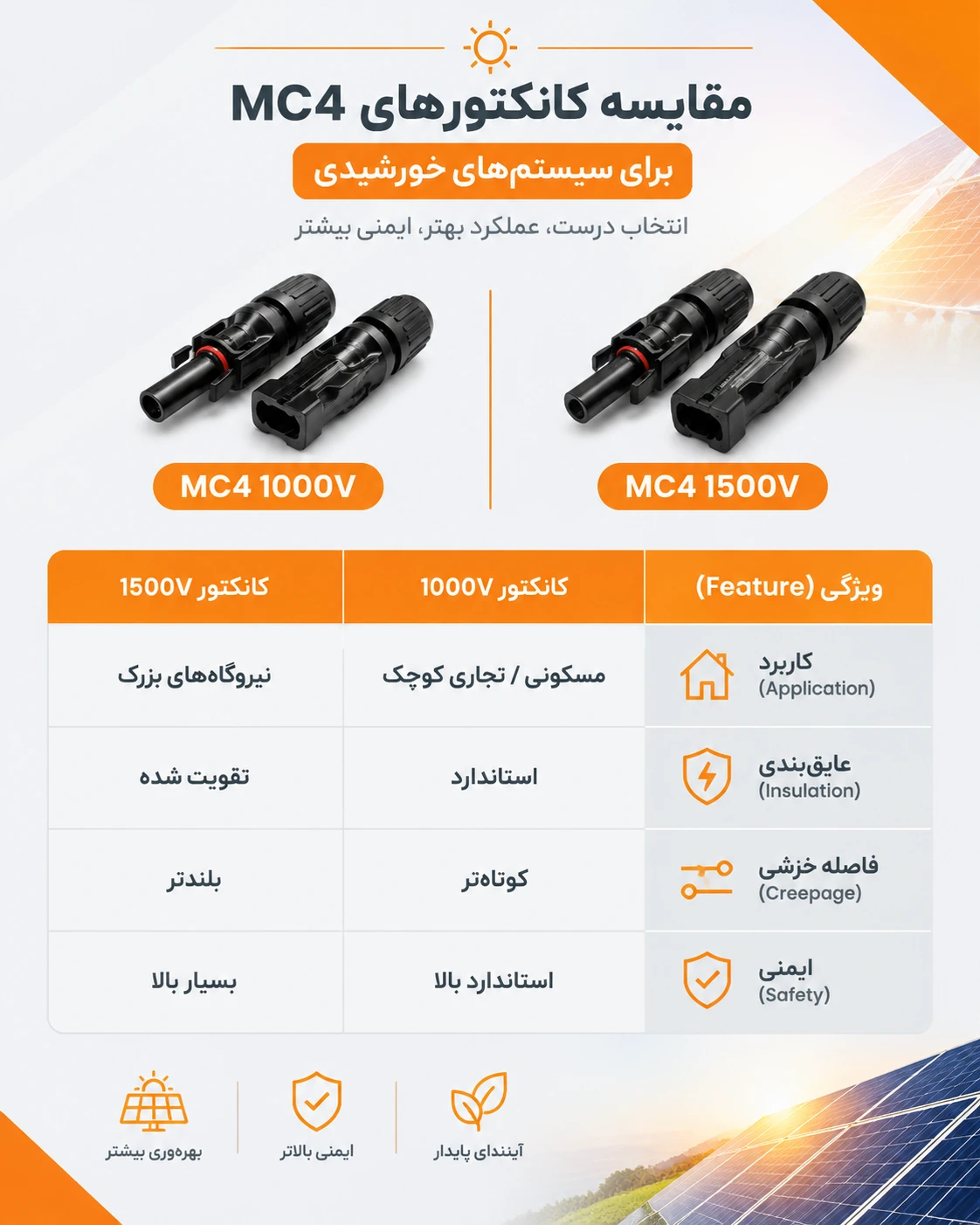

• ۳. جدول مقایسه مشخصات فنی کانکتور MC4 (1000V در برابر 1500V)

• ۴. آیا می‌توان کانکتور ۱۰۰۰ ولت را با ۱۵۰۰ ولت ترکیب یا جابه‌جا کرد؟

  یکی از مهم‌ترین اشتباهات رایج در اجرای پروژه‌های خورشیدی، عدم توجه به ولتاژ ماکزیمم کانکتورها است:

• استفاده از کانکتور ۱۰۰۰ ولت در سیستم ۱۵۰۰ ولت (ممنوع و خطرناک):

  هرگز نباید از کانکتور ۱۰۰۰V در سیستمی استفاده شود که ولتاژ مدار باز (VocVoc​) آن از ۱۰۰۰ ولت عبور می‌کند. این کار به سرعت باعث شکست عایقی، داغ شدن بیش از حد، قوس الکتریکی خطرناک (DC Arc Flash) و حتی آتش‌سوزی در مزرعه خورشیدی می‌شود. همچنین گارانتی اینورتر و پنل‌ها باطل خواهد شد.

• استفاده از کانکتور ۱۵۰۰ ولت در سیستم ۱۰۰۰ ولت (مجاز):

  از نظر فنی، استفاده از کانکتورهای ۱۵۰۰ ولت در سیستم‌های ۱۰۰۰ یا حتی ۶۰۰ ولتی کاملاً ایمن و بلامانع است؛ چرا که سطح ایمنی و عایق‌بندی آن بالاتر از حد نیاز سیستم است.

• اتصال کانکتورهای برندهای مختلف (Cross-Mating):

  حتی اگر هر دو کانکتور ۱۵۰۰ ولت باشند، از اتصال برندهای متفرقه به برندهای اورجینال (مانند Stäubli MC4 به برندهای چینی بدون استاندارد یکسان) خودداری کنید، زیرا تلرانس میلی‌متری ابعاد پین‌ها می‌تواند منجر به افزایش مقاومت تماسی و آتش‌سوزی شود.

• نتیجه‌گیری؛ کدام کانکتور را انتخاب کنیم؟

• برای سیستم‌های مسکونی (Rooftop)، ویلایی و سیستم‌های آفگرید کوچک: معمولاً ولتاژ استرینگ‌ها به زیر ۶۰۰ یا ۱۰۰۰ ولت محدود است. در این پروژه‌ها کانکتورهای استاندارد MC4 1000V به دلیل قیمت مناسب‌تر گزینه‌ای بهینه و کارآمد هستند.
• برای نیروگاه‌های مگاواتی، صنعتی و متصل به شبکه (On-Grid): استفاده از پنل‌ها و اینورترهای ۱۵۰۰ ولت یک استاندارد تجاری غیرقابل چشم‌پوشی است. در نتیجه استفاده از کانکتورهای MC4 1500V اورجینال برای دستیابی به حداکثر راندمان، کاهش هزینه‌های سیم‌کشی و حفظ استاندارد ایمنی ضروری است.
